プロダクト細部
起源の場所: 中国
ブランド名: GCE
証明: CE UL TUV
モデル番号: RBMS07S-38S50A
支払及び船積みの言葉
最小注文数量: 2
価格: Negotiatable with bruceliu@hngce.com
パッケージの詳細: プラスチック・バッグ、泡、カートン
受渡し時間: 10working幾日
供給の能力: 1000sets/month
保証: |
RBMS の場合は3年,BMU/PCB の場合は1年 |
適用する: |
UPS,ESS,ソーラー・オフ・グリッドBESS |
適用されるセルタイプ: |
LFP NMC LTO |
サイズ: |
410mm*210mm*78mm |
コミュニケーション: |
RS485 |
構造: |
奴隷の達人 |
短回路保護: |
25KA 20ms |
電源: |
AC/DC |
保証: |
RBMS の場合は3年,BMU/PCB の場合は1年 |
適用する: |
UPS,ESS,ソーラー・オフ・グリッドBESS |
適用されるセルタイプ: |
LFP NMC LTO |
サイズ: |
410mm*210mm*78mm |
コミュニケーション: |
RS485 |
構造: |
奴隷の達人 |
短回路保護: |
25KA 20ms |
電源: |
AC/DC |
製品説明
GCE HV LiFePO4 バッテリー 38S 121.6V 50A UPS ホーム ESS マイクログリッド ESS 大規模 ESS ソーラーカーポート ESS
GCE HV BMSの概要:
家庭用ESSでは,75S240V 100A BMSはインバーターと連携して完璧な家庭用エネルギー貯蔵システムを構築することができる.BMSは通常,インバーター,充電器,UPS,PCSと連携して動作する.場合によっては,BMSは,インバーター,充電器,UPS,PCSと連携して動作する.マスターBMSと別のデバイスとの通信には通信プロトコルが必要になりますBMSとインバータは,ピークシェービングと谷の埋蔵のエネルギー貯蔵機能を実現するために一緒に働きます.
30sから75sBMSは,少容量バッテリーの複数の文字列のリチウム電池需要を満たすためにマスター・スレーブ統合設計とリレーソリューションを採用します. ユーザーの使用コストを大幅に削減します.60年代から270年代までには,マスター・スレーブ3階建てのアーキテクチャが採用されました.1000V以内の高容量単一リチウム電池のシリーズおよび並行要件を満たすことができる.
GCE HV BMS:
*複数の通信インターフェース
RS485,CAN,Ethernet,ドライコンタクト入力,および出力インターフェースは,市場のほとんどのPCSおよびインバーターと通信を確立することができます.
*3.5インチ / 7インチHMIディスプレイ
HMIのディスプレイ画面で,システム実行情報は一目で明らかです.
* インテリジェントな細胞バランス
効率的な受動バランスは,バッテリーパックの使用可能な容量を最大化するために使用されます.
*健康監視
個々の電池の内部抵抗と電池パックの測定容量をモニターします
*フィールド プログラム可能
電圧範囲,電流制限,その他の多くの設定などのパラメータは,フィールドで簡単に変更できます.
*電流と電圧保護
バッテリーパックを過充電や過放電から保護し,サイクル寿命を延長します.
*熱管理
冷却や加熱のための扇風機制御装置による高温・低温保護

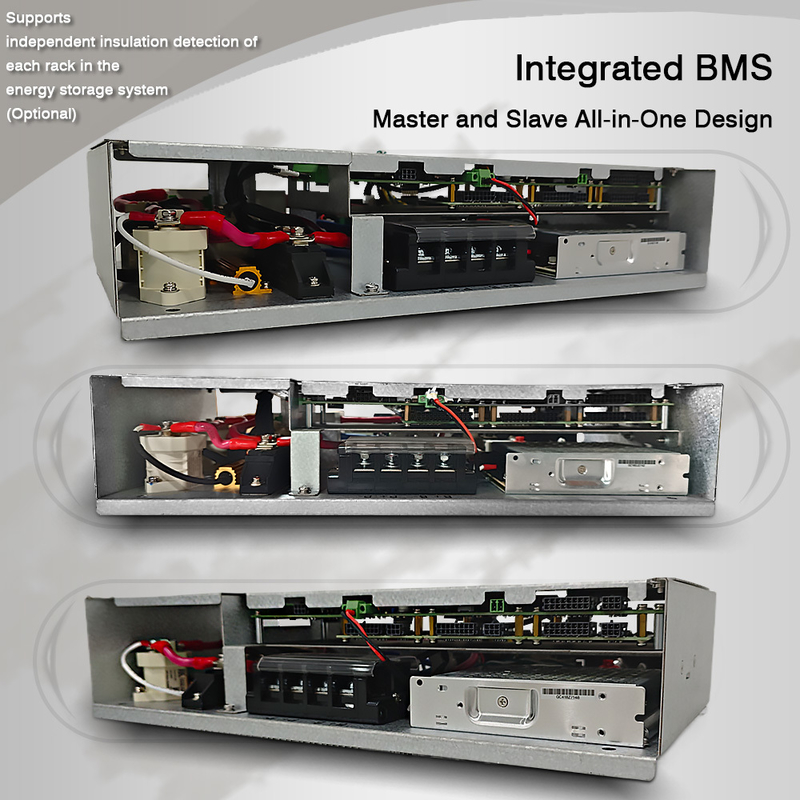

GCE HV BMS 構成:
HV 38S 121.6V50A BMSには,以下の要素が含まれます.
マスターBMS,モデル#:RBMS07S-38S50Aとその配線には,6p温度センサーワイヤと16p電圧センサーワイヤが含まれます.
統合BMSには2つの異なるモデルがあります.一つはスタンドアロンモデルで,もう一つは並列モデルで,スタンドアロンモデルよりも少し高いコストです.
GCE統合BMSの技術パラメータ:
ポイント | 仕様とパラメータ | |
システムの稼働電圧範囲 | 120〜370 VDC | |
起動モード | DCスタート | |
バランス | バランス型 | 消極抵抗の均衡 |
バランス電流 | 100mA ± 10mA (3.50Vの電池の場合) | |
サンプリング精度 | ± 2°C | |
電圧サンプル採取 | サンプリング精度 | シングルセル ±20mV |
通信モード | 容器: 1チャンネル (PC / UPSとの通信) | |
RS485: 1チャネル (上部コンピュータ/PCS/UPSとの通信) | ||
表示モード | 6桁のLED表示 | |
1 ビットの故障表示,1 ビットの動作表示,4 ビットのSOC電源表示 | ||
HMIディスプレイ:オプション3.5インチ | ||
定数電流 | 50A/100A | |
(顧客のニーズに応じて選択する) | ||
ショート回路保護 | サポート 7.5KA 20ms | |
最大過負荷容量 | 50A システムトランジエント: 70A/10S | |
100A システム トランジエント: 150A/10S | ||
警報レベル | レベル1 | |
保護レベル | 2つのレベル | |
レベル1 切断充電/放電 | ||
レベル2 マイクロ切断スイッチ システム電源を切る | ||
電力消費量 | ≤10W | |
体重 | 4.5kg | |
定位電圧に耐える | 1800VDC 1mA 1分 | |
安全性認証 | CE認証基準を遵守する | |
動作温度 | -20°Cから60°C | |
動作湿度範囲 | <90 RH ((40°C±2°C) |
