高電圧BMS（HV BMS）は、8ストリング、12ストリング、13ストリング...24ストリングの多くのセルを基本モジュールにし、同じバッテリーモジュールを直列に接続してバッテリーラックとし、多くのラックを並列に接続してバッテリースタックとし、多くのスタックを並列に接続してバッテリーバンクとするものです...
GCEは、8ストリングのセル、12S、13S...23S、24Sのいずれかを基本モジュールとして作成できます。各基本バッテリーモジュール（最大20Kwh）にmosfet bms（低電圧bmsまたはXs bms）を独立したシステムとしてインストールできます。これは皆さんよくご存知だと思います。次に、すべての同じモジュールを直列に接続して200kwh以上にする必要があります。すべてのモジュールを並列に接続することをすぐに思いつくでしょう？しかし、これは良い解決策ではありません。効率的でも完璧でもありません。太平洋に捨ててください。

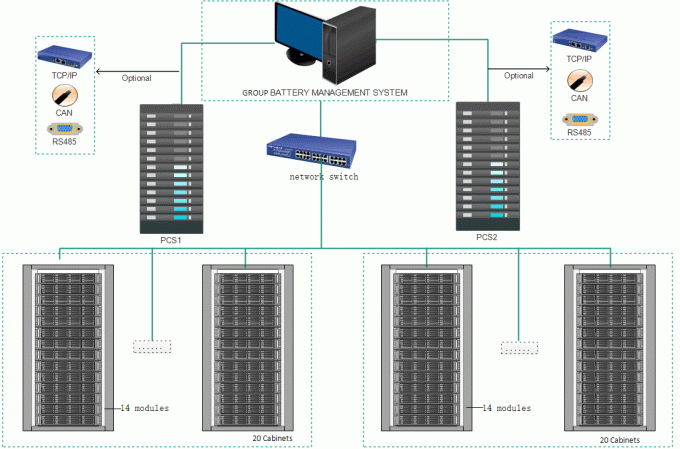

GCEは、高電圧BMS（HV BMS）を約10年間研究開発しており、基本バッテリーモジュールを直列および並列に接続して100kwhから1Gwh以上にするための完璧なソリューションを備えた3レベル構造のBMSを開発しました。写真を参照してください。BMU（スレーブBMS）を基本バッテリーモジュールにインストールし、各モジュールは絶縁CANバスワイヤーハーネスでRBMS（ラックBMS /マスターBMS）にカスケード接続されます。BMUは、各モジュールの各セルから電圧と温度を収集します。バッテリーモジュール間の電圧バランスは、ファンを起動するか、抵抗をバランスさせることによって実現できます。ダイアルスイッチで各RBMsのID番号を設定し、ネットワークケーブルで各RBMSを並列に接続できます。スタックBMSを使用して、各RBMSからすべての情報を収集します。GCEは豊富なインターフェース予約を備えており、外部システムへのアクセスに非常に適しています。GCEのコアテクノロジーは、安定した、効率的で信頼性の高いシステム通信を保証することです。
