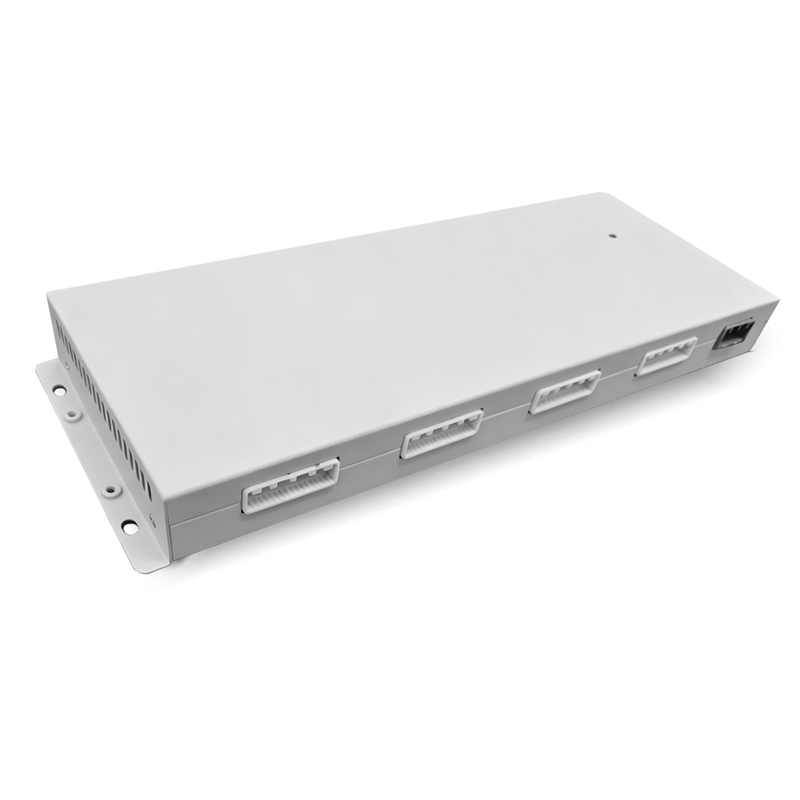

高電圧 52S スレーブ BMU | 3A アクティブバランシング | ±5mV 精度 | CAN 2.0B

Name: 高電圧 52S スレーブ BMU | 3A アクティブバランシング | ±5mV 精度 | CAN 2.0B
Brand: Hunan GCE Technology Co.,Ltd
SKU: BMU02F4-N50S32T-3A
Price: 100000000 USD
Availability: InStock

プロダクト細部

起源の場所: 中国

ブランド名: GCE

証明: CE

モデル番号: BMU02F4-N50S32T-3A

支払及び船積みの言葉

最小注文数量: 10台

価格: Consult with cara@hngce.com

パッケージの詳細: 段ボール箱の発泡包装

受渡し時間: 25営業日

支払条件: LC、T/T

供給の能力: 1か月あたり1000ユニット

最もよい価格を得なさい

今すぐチャット

プロダクト細部

製品の説明

ハイライト:
                                                                                                                                                                                                                                                                                    高電圧 52S スレーブ BMU (3A アクティブバランシング搭載), 高電圧 BMU (±5mV 精度), HV BMS (CAN 2.0B プロトコル)


製品名:	電池の管理システムBMS	材料:	金属
色:	白	コミュニケーション:	できる
細胞数:	52s	ODM/OEM:	サポート
保証:	1年	バッテリーに適した:	LFP/NMC/LTO
サイズ:	37813736mm	動作電圧グレード:	<1000VDC

製品名:	電池の管理システムBMS
材料:	金属
色:	白
コミュニケーション:	できる
細胞数:	52s
ODM/OEM:	サポート
保証:	1年
バッテリーに適した:	LFP/NMC/LTO
サイズ:	37813736mm
動作電圧グレード:	<1000VDC

高電圧 52S スレーブ BMU | 3A アクティブバランシング | ±5mV 精度 | CAN 2.0B

主な特徴

52S バッテリー対応 - 最大 52 個直列セルと 32 個の温度センサーを監視
3A アクティブ均等化 - バッテリー寿命と性能を延長する効率的なアクティブバランシング
高精度監視 - ±5mV 電圧精度 & ±2℃ 温度精度

1000VDC 動作電圧 - 高電圧エネルギー貯蔵システムに適しています
モジュラー分散アーキテクチャ - CAN 2.0B を介した RBMS/SBMS とのシームレスな通信
堅牢な設計 - 2800VDC 絶縁定格、-20℃～60℃ 動作範囲
簡単な統合 - ハーネスアクセサリー付属のコンパクトな 377.4×137×36mm フォームファクター

製品概要

GCE BMU02F4-N シリーズは、大規模エネルギー貯蔵システム向けに設計された高電圧バッテリー管理ユニットで、最大 52 個の直列接続セルを包括的な電圧および温度監視でサポートします。分散型バッテリー管理アーキテクチャのコアコンポーネントとして、この BMU は正確なセル監視、アクティブ均等化、およびラックおよびスタック管理システムとのシームレスな統合のための信頼性の高い CAN 通信を提供します。

精密監視とアクティブバランシング

高度な AFE (アナログフロントエンド) チップを搭載した BMU02F4-N は、-30℃から 100℃の検出範囲全体で ±5mV の電圧測定精度と ±2℃ の温度精度を実現します。統合された 3A アクティブバランシング機能により、すべてのセルが一定の充電状態を維持し、パックの寿命とシステム全体の効率を大幅に向上させます。アクティブバランシングは、エネルギーを熱として放散するのではなく、セル間で積極的にエネルギーを転送するため、パッシブバランシング方法よりもはるかに効率的です。

高電圧と安全規制への準拠

要求の厳しいアプリケーション向けに設計された BMU は、最大 1000VDC の動作電圧をサポートし、2800VDC の絶縁定格 (2mA で 60 秒) を備えており、高電圧環境での安全な操作を保証します。このユニットは業界の安全基準に準拠しており、すべての設置および保守手順はオペレーターの安全を考慮して設計されています。

柔軟な構成とスケーラビリティ

BMU02F4-N は複数の構成で利用可能です:

標準モデル: 50S/32T および 52S/32T (直列セル / 温度センサー)
カスタムオプション: 40S から 48S までの非標準構成はリクエストに応じて利用可能

各 BMU は以下とシームレスに統合されます:

RBMS (ラックバッテリー管理システム) - キャビネットレベルの管理
SBMS (スタックバッテリー管理システム) - システムレベルの調整
250kbps の CAN 2.0B 通信による信頼性の高いデータ交換

コンパクトな設計と簡単な設置

377.4 × 137 × 36 mm (幅×高さ×奥行き) の寸法を持つ BMU は、バッテリーモジュール内に組み込んだり、外部に取り付けたりできる省スペースソリューションを提供します。ユニットには以下が含まれます:

4 × 32 ピン取得ハーネス (標準 900mm 長)
1 × 通信ハーネス (標準 300mm 長)
配線を簡素化するための標準化された端子コネクタ (A-M2200 シリーズ)

堅牢な環境耐性

実際の条件に合わせて構築された BMU は、以下で信頼性の高い動作をします:

パラメータ	動作範囲	保管範囲
温度	-20℃ ～ 60℃	-20℃ ～ 55℃
湿度	5% ～ 75% RH	≤75% RH
高度	最大 2000m (屋内設置のみ)
絶縁	2800VDC/60s/2mA 電圧耐性

配線と接続ガイド

BMU は、コネクタ J2～J5 に分散された 4 つの AFE 取得ユニットを使用します:

コネクタ	セル	AFE ユニット
J2	セル 1-13	AFE #1
J3	セル 14-26	AFE #2
J4	セル 27-39	AFE #3
J5	セル 40-52	AFE #4

重要な配線規則: バッテリー電圧サンプリングワイヤと AFE チップ電源ワイヤは、別々の独立したハーネスを使用する必要があります。同じ導体を共有することはできません。各 AFE チップには、独自の専用電源ハーネスが必要です。

重要な安全指示

BMU に接続する前に、必ずバッテリー側の配線を接続してください。電圧取得および温度プローブをバッテリーに接続する前に、BMU を接続しないでください。
設置、コミッショニング、保守中は絶縁工具を使用してください
適切な PPE を着用してください: 絶縁ゴム手袋、目の保護具、絶縁ゴムブーツ
作業中に金属製の破片がバッテリーに落下した場合は、絶縁工具で直ちに除去してください。異物を内部に残さないでください
回路基板の損傷を防ぐために、配線図を厳守してください
過度の温度/湿度、強い振動、直射日光、ほこり、腐食性物質、または可燃性物質のある環境での長時間の使用は避けてください

アプリケーション

ユーティリティスケールのエネルギー貯蔵システム
商業および産業用バッテリーキャビネット
高電圧バッテリースタック (LFP/NMC 化学)
再生可能エネルギー統合 (太陽光/風力貯蔵)
マイクログリッドおよびピークシェービングシステム

テクニカルサポート

最新の仕様、3D CAD ファイル、またはカスタム構成に関するお問い合わせは、GCE テクニカルサポートまでご連絡ください:

アジア:www.gcebms.com
ヨーロッパ:www.highvoltagebms.com
アフリカ:www.battery-bms.com
アメリカ:www.hvbms.com
